GB/T3091-2025钢管镀锌层的重量测定

附 录 B

（规范性）

镀锌层的重量测定

B.1 试样截取

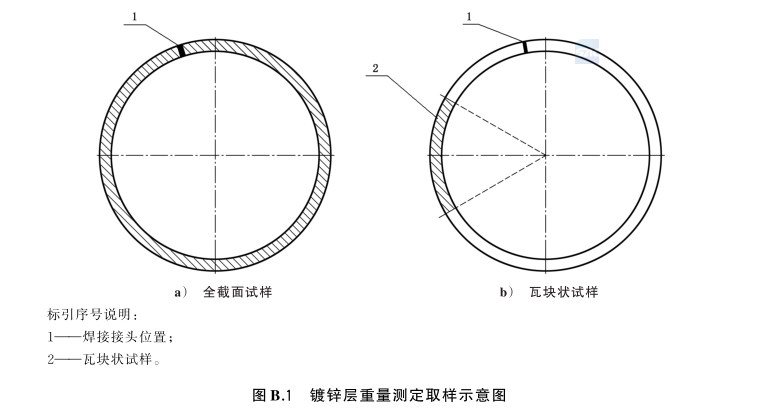

B.1.1 在抽样产品（取样钢管）的头、中、尾部各截取（60士2)mm长的管段作为试样[见图B.1中a）]其中头、尾端样坏应在距管端500mm以外的部位截取。试样的表面不应有粗糙面和锌瘤存在。

B.1.2 对于外径大于219.1mm的钢管，在按B.1.1的规定截取样坏（管段）后，可在样坏上避开焊缝截取弧面长度为1/8圆周长度的瓦块状长条作为试样[见图B.1中b）]。

B.2 试样清洗

试样应采用不侵蚀热镀锌层的有机溶剂脱脂（如苯、石油苯、三氯乙烯、乙醇等）洗净，再进行干燥。

B.3 试验溶液的配制：将三氣化锑(SbCl)32g或三氧化二锑(Sb,O。)20g溶于1000mL密度为1.18 kg/dm²以上的盐酸中配制成原液。试验前，将5mL原液加到100mL密度为1.18kg/dm²以上的盐酸里，作为试验溶液。

B.4 试验操作方法

B.4.1 用天平称量试样重量，修约到最邻近的0.01 g。

B.4.2 将试样浸入试验溶液中，每次浸入一个试样，液面应高于试样。

B.4.3 当试样在溶液中氢的发生变得很少，且镀锌层已经消失时，取出试样。将试样在清水中冲洗并用棉花或净布擦干，待完全干燥后再在天平上称重，修约到最邻近的0.01g。

B.4.4 试验溶液在能容易地去除镀锌层的情况下，可以重复使用。

B.5 内外径的测量

B.5.1管段试样镀锌层剥离后，应在试样端部两个互相垂直的方向上分别测量外径和内径，分别取其平均值作为实际外径和内径，修约到最邻近的0.01mm。

B.5.2 对于瓦块试样状，在按B.1.1截取管段后，在管段的端部两个互相垂直的方向上分别测量外径和内径，分别取其平均值作为实际外径和内径，修约到最邻近的0.01mm。

B.6试验结果的计算

B.6.1管段试样的表面积按公式（B.1)计算。

Aj=π(Di+d)h             … …（B.1）

式中：

Ai——试样剥离镀锌层后的表面积，单位为平方米（m²)；

π——圆周率，取3.141 6；

D1——试样剥离镀锌层后的实测外径平均值，单位为米（m）；

d1——试样剥离镀锌层后的实测内径平均值，单位为米（m）；

h——试样的长度，单位为米（m）。

瓦块状试样的表面积按公式（B.2)计算。

Az=[π(D;+d)h]/8           ……（B.2）

式中：

A2——试样剥离镀锌层后的表面积，单位为平方米（m²)；

π——圆周率，取3.1416;

D1——管段样坯的实测外径平均值，单位为米（m）；

d1——管段样坏的实测内径平均值，单位为米（m）；

h——试样的长度，单位为米（m）。

B.6.2试样二次称重后减少的重量按公式(B.3)计算：

Am=mymz                    ……（B.3）

式中：

Am——二次称重后试样减少的重量，单位为克（g）；

m1——试样在剥离镀锌层前的重量，单位为克（g）；

m2——试样在剥离镀锌层后的重量，单位为克（g）。

B.6.3镀锌层重量按公式(B.4)计算：

ma=Am/A                    ……（B.4）

式中：

ma——镀锌层的重量，单位为克/平方米（g/m²)；

Am——二次称重后试样减少的重量，单位为克（g）；

A—试样表面积，管段试样为剥离镀锌层后的表面积A，瓦块状试样为表面积A。，单位为平方米(m²)。

B.6.4镀锌层厚度用公式（B.5)计算（近似值）：

e=m,/7.14               ………（B.5）

式中：

e——镀锌层厚度的近似值，单位为微米（μm)；

ma——镀锌层的重量，单位为克每平方米(g/m²)。
