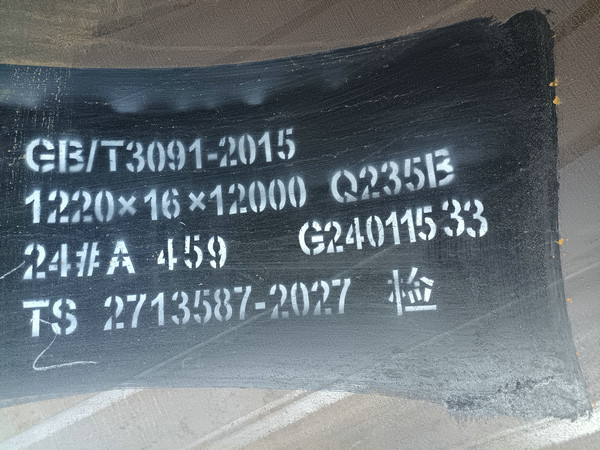

GB/T3091-2015焊接钢管液压试验：钢管应逐根进行液压试验，试验压力为5.0MPa，试验压力保持时间应不小于5s。在试验过程中，钢管不应出现渗漏现象。埋弧焊钢管应逐根进行液压试验，试验压力应按公式(2)计算，修约到最邻近的0.1MPa。试验压力保持时间应不小于5s。在试验过程中，钢管不应出现渗漏现象。液压试验压力值计算公式：P=2St/D，式中:P-钢管的最低试验压力值，单位为兆帕(MPa)；S-钢的屈服强度的60％，单位为兆帕(MPa)；D-钢管的外径，单位为毫米(mm)；t-钢管的壁厚，单位为毫米(mm)。无损检测：直缝高频电阻焊钢管可用超声波探伤检验或涡流探伤检验，超声波探伤检验应符合SY/T 6423.2-2013中验收等级U3的规定;涡流探伤检验应符合GB/T7735中验收等级A的规定。埋弧焊钢管超声波探伤检验应符合SY/T6423.3中验收等级U2的规定；射线探伤检验应符合SY/T6423.1-2013中图像质量级别为A的规定。GB/T3091-2015焊接钢管压扁试验：外径大于60.0mm的直缝高频电阻焊钢管应进行压扁试验。压扁试样的长度应不小于64mm，两个试样的焊缝应分别位于与施力方向成90°和0°位置。试验时，当两平板间距离为钢管外径的2/3时，焊缝处不允许出现裂缝或裂口;当两平板间距离为钢管外径的1/3时，焊缝以外的其他部位不允许出现裂缝或裂口;继续压扁直至相对管壁贴合为止，在整个压扁过程中，不允许出现分层或金属过烧现象。5.5.3导向弯曲试验：埋弧焊钢管应进行正面导向弯曲试验。导向弯曲试样应从钢管上垂直焊缝(包括直缝钢管的焊缝、螺旋缝钢管的螺旋焊缝和钢带对接焊缝)截取，焊缝位于试样的中间，试样上不应有补焊焊缝，焊缝余高应去除。试样在弯模内弯曲约180°，弯芯直径为钢管壁厚的8倍。试验后，应符合如下规定:a)试样不允许完全断裂;b)试样上焊缝金属中不允许出现长度超过3.2mm的裂纹或破裂，不考虑深度;c)母材、热影响区或溶合线上不允许出现长度超过3.2mm的裂纹或深度超过壁厚10%的裂纹或破裂;试验过程中，出现在试样边缘且长度小于6.4mm的裂纹，不应作为拒收的依据。
