GB/T9711-2023国标钢管的力学性能试验

一、横向拉伸试验

1、横向拉伸试样的减窄区宽度约为38mm（1.5in），补焊焊缝应位于试样长度的中心，试样两面的焊缝余高应去除，纵向边缘应机加工。注：虽然表示的是导向弯曲试样，但可参考它确定拉伸试样补焊焊缝的位置。

2、抗拉强度至少应等于相应钢管等级的规定最小抗拉强度。

二、横向导向弯曲试验

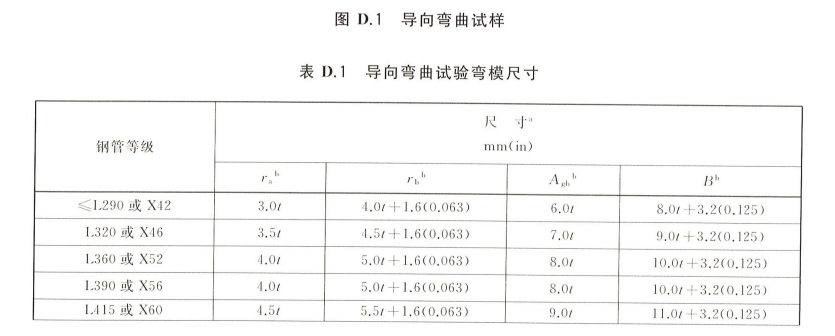

1、横向导向弯曲试样应符合图D.1的规定。焊缝已熔敷于凹槽内。

2、每个试样应在弯模（见图9和表D.1）内弯曲至180°，外露焊缝表面置于受拉位置。

3、除标准允许外，如果弯曲后焊缝金属或母材上没有裂纹，或在任何方向上没有尺寸超过3.2mm(0.125 in)的其他缺陷，则认为弯曲试验合格。

4、在试验过程中发源于试样边缘的裂纹，只要长度不超过6.4mm(0.250in），则不应作为拒收的原因。

三、夏比(CVN)冲击试验

1、夏比冲击试样应取自补焊工艺评定试验（见D.2.1.1）的补焊焊缝区域。

2、夏比冲击试样应按标准规定制备。

3、CVN冲击试验应按9.8和10.2.4.3要求进行。

4、0℃（32F）温度下或者如果协议在更低温度下，每条补焊钢管焊缝和其HAZ的全尺寸试样最小平均吸收功（一组三个试样）不应小于标准规定的钢管焊缝和其HAZ的数值。当钢管尺寸不允许制备用于补焊工艺评定试验的全尺寸试样，而采用小尺寸试样时，应符合标准规定的要求。

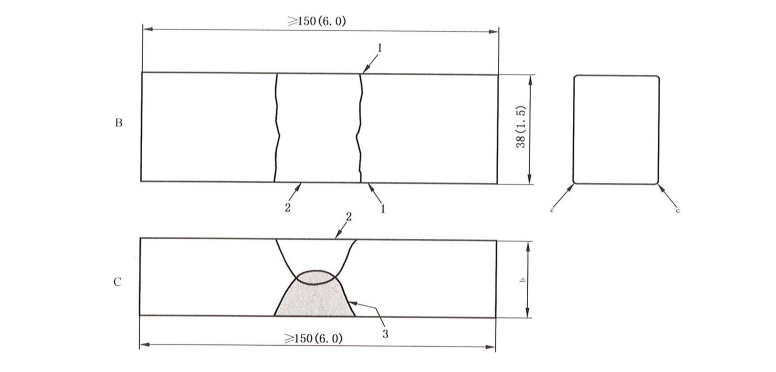

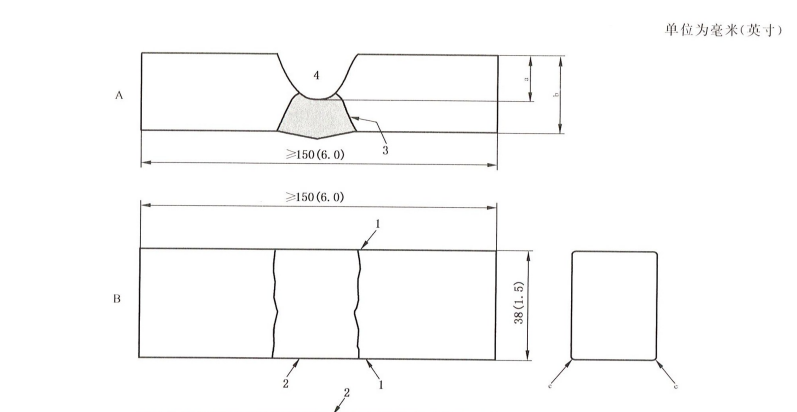

说明：

A 补焊前一截面图；

B 补焊后一平面图；

c 补焊后一截面图；

1 机加工直边，冷锯、热切割或两种方式组合；

2 补焊金属(去除焊缝余高)；

3 去除SAW/COW焊缝余高的原焊缝（如适用)；

4 补焊凹槽。
