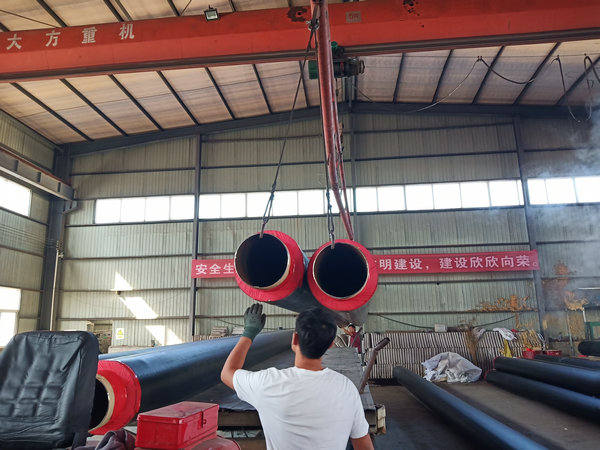

聚氨酯保温钢管检测报告内容：聚氨酯泡沫塑料保温层应使用不含氟利昂的发泡剂，应在预制保温管制造完成后得到验证，应提供聚氨酯泡沫的原材料类型、型号及各项技术指标的检测报告。聚氨酯保温钢管检测报告内容为：a、聚氨酯保温层材料性能指标：任意位置密度≥60Kg/m³；径向压缩强度≥0.3MPa；高温吸水率≤10%；闭孔率≥88%；导热系数≤0.033W/m·k。b、聚氨酯保温层与钢管、高密度聚乙烯之间必须粘结在一起形成一个牢固的整体，外套管内壁应进行电晕处理，并有应力释放工艺。常温下轴向剪切强度应大于0.12N/mm2，切向剪切强度应大于0.2N/mm2。聚氨酯保温钢管正式生产前，应由买方、保温管制造商、聚氨酯原料提供商各方技术人员参加在保温管生产厂对保温管的生产设备、生产工艺及原料配方进行调试，调试结果应出具调试报告。调试成功后保温管进行检验，检验合格后方可进行批量生产。聚氨酯保温钢管的所有试验应符合《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012的要求。卖方应对保温管进行试验，并提供有关的证明，详细的试验报告和试验设备的说明。进行试验时，买方应有专人在场进行监督确认，所有的试验报告应提交给买方。(1)检验：批量生产前须进行检验，并由买方认可，检验报告提交买方。(2)钢管：钢管的化学成分和机械性能的测试应根据《流体输送管道用无缝钢管》GB/T8163-2018标准，管道必须根据尺寸和熔炼批分测试组，测试结果必须符合《碳素钢结构》GB700的要求。

聚氨酯保温钢管外护管密度测试按《塑料密度与相对密度试验方法》GB/T1033中浸渍法执行，碳黑弥散度测试按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012的要求进行。碳黑弥散度应通过在显微镜下观察塑料切片来确定，切片厚度约25um，面积约15mm2，每次试验制备6个切片，在外护管的同一截面上均匀取样。碳黑含量测试按《聚乙烯管材和管件炭黑含量的测定(热失重法) 》GB/T13021执行。一定量的样品在氮气流中于550±50℃热解大约45min，并在900±50℃煅烧，根据热解和煅烧前后的质量差计算炭黑含量。熔体流动速率测试按《热塑性塑料熔体流动速率试验方法》GB/T3682-1983中试验条件执行。测试品在一定温度和负荷下，熔体每10min通过标准口模的重量或体积，其数值表示测试品在熔融状态时的粘流特性。拉伸屈服强度及断裂伸长率测试按《热塑性塑料管材-拉伸性能侧试-第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI）管材》GB/T8804.2执行。纵向回缩率测试按《聚乙烯(PE)管材纵向回缩率的测定》GB/T6671执行。将规定长度的试样，置于110±2℃或110±2℃的惰性液体中浸泡30min，在23±2℃条件下，测量浸泡前后标线间距离，回缩率按对原始长度的长度变化百分率计算。外护管长期机械性能测试按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012执行。试样在恒温80±1℃，恒定拉力4.0MPa±0.04MPa下浸入含2.0%表面活性剂的水溶液中测试。硬质泡沫塑料保温层泡孔尺寸检测按《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管及管件》GB/T29047-2012执行。
