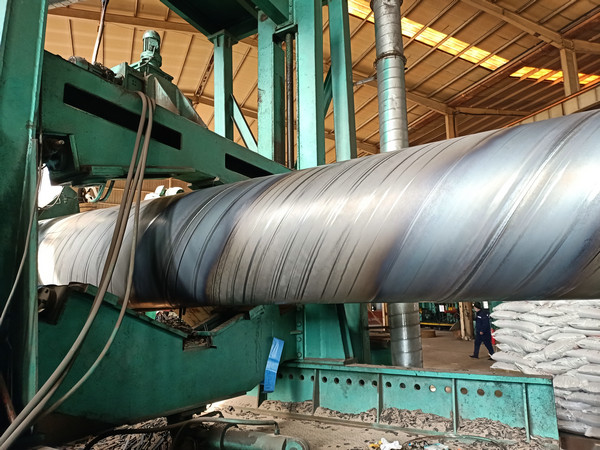

螺旋缝埋弧焊钢管SY/T5037标准无损检测：无损检测是在不破坏螺旋封埋弧焊钢管（以下简称螺旋焊管）的前提下，对钢管及焊缝内部缺陷的一种检验方法，无损检测在保障钢管质量方面起到了不可替代的作用。螺旋缝埋弧焊钢管SY/T5037标准无损检测主要包括哪几个方面呢？让我来告诉大家吧：1、无损检测的方法：应采用超声检测或X射线检测对螺旋焊管进行抽检；合同未规定时，由制管厂任选其中一种无损检测方法，还应采用超声波方法对管端的分层夹杂进行抽检。另外每根螺旋焊管都要进行静水压试验，静水压试验过程中，钢管管体和焊缝不得出现渗漏现象。2、焊缝无损检测验收极限：a）采用X射线检测时，焊缝质量应达到GB/T3323对焊缝的要求，即应无裂纹、未熔合及双面焊和加垫板的单面焊中的未焊透，或满足其他相当标准的要求。b）采用超声检测时，焊缝质量应不低于SY/T6423.2中刻槽深度与公称壁厚比为10％对应信号的验收等级要求。3、管端及坡口面无损检测及验收极限：钢管上不应有扩展到管端面或坡口面上，且横向尺寸超过6.4mm的分层或夹杂。管端及坡口面上超声检测应符合SY/T6423.4的规定，检测频次按照标准中的规定。4、静水压检测方法：静水压检测是对钢管进行充水、打压，以此来判定钢管是否出现渗水、漏水现象，有则判为不合格。静水压检测也属于无损检测的一种，其目的有三个：一是观察钢管管体和焊缝有无渗漏；二是打水压可以有效的降低钢管的内应力；三是可以有效的减少延迟性裂纹。静水压试验压力应按照公式进行计算，计算结果精确到0.1MPa。公式：p=2St/D，式中：p代表静水压试验压力，单位兆帕（MPa）；S表示静水压试验环向应力，其数值等于表3所示百分数与钢管规定最小屈服强度的乘积，单位兆帕（MPa）；t表示钢管公称壁厚，单位毫米（mm）；D表示钢管公称外径，单位毫米（mm）。注：静水压试验的试验压力是指钢管生产工艺检查压力，并非为管道设计提供依据，不一定与工作压力有直接关系。

表3 用于确定S的规定最小屈服强度百分数

注：确定S的规定最小屈服强度百分数按60选用时，试验压力不应超过19.0MPa；确定S的规定最小屈服强度百分数按80选用时，试验压力不应超过20.5MPa。
