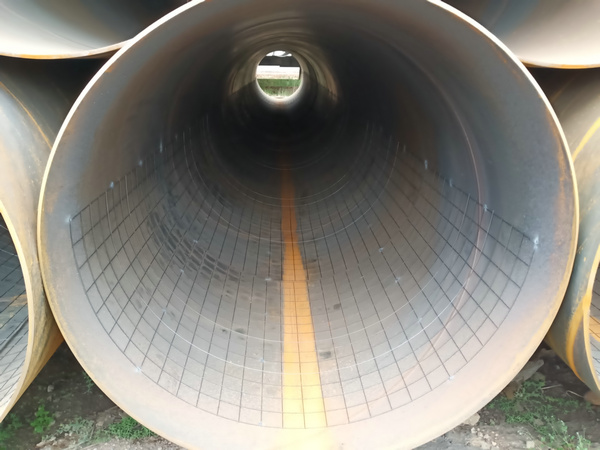

一般大口径螺旋钢管做水泥砂浆防腐时需加入铁丝网以增强水泥砂浆的坚固性，防止裂缝脱落。利用水泥砂浆的碱性，使螺旋钢管内表面形成钝化膜而得到防护的作用。在生产加工的时候，通过加入添加剂，增加养护期的温度、湿度则可以减少施工初期产生的裂缝。另外，水泥砂浆的收缩期为两年，水泥砂浆防腐钢管施工完毕运行后，水泥砂浆长期在水中继续硬结，可使裂缝自动弥合，不影响对管道防腐蚀保护的效果。螺旋钢管在加工水泥砂浆防腐完毕以后要进行风干，风干时间一般为2-3天，其主要目的就是防止防腐层出现裂痕。水泥砂浆内防腐将钢管内壁与水或空气隔离，形成一层致密的保护层，从而抑制了钢管内壁被氧化和腐蚀。内衬水泥砂浆防腐钢管成型工艺是将搅拌好的水泥砂浆，在清理过的螺旋钢管内壁上按照设计厚度要求，分一次或多次涂敷，在经过一定时间养护后，形成一个与螺旋钢管内壁紧密结合的强度圆壳体内衬防护层。

水泥砂浆防腐螺旋钢管相比其它的防腐涂层而言，水泥砂浆和钢管内壁粘结力更大,因为水泥颗粒的水化作用形成了凝胶体，对钢管内壁产生胶结力，水泥砂浆硬结时体积收缩而紧贴在钢管内壁，产生摩擦力，钢管内壁凹凸不平，与水泥砂浆之间生产的机械咬合作用形成挤压力，不易剥落。由于水泥砂浆和钢管的热膨胀系数基本相同，所以不会因环境温度的变化而造成砂浆层的剥离。水力条件优越水泥砂浆内防腐层表面平整，不仅可以防腐，而且还能阻垢。经过实际检测证明，水泥砂浆内防腐平整均匀，可将钢管内壁的凹凸不平和焊缝全部覆盖。水泥砂浆内防腐表面能够形成一层含锰的滑腻物，从而降低摩擦阻力，其粗糙系数约为0.012左右，并且随着使用年限的延长还会逐渐降低，而钢管和铸铁管的粗糙系数约为0.016一0.024。因此，水泥砂浆内防腐有利于减少消减损失，提高钢管的输水能力，节能降耗。
