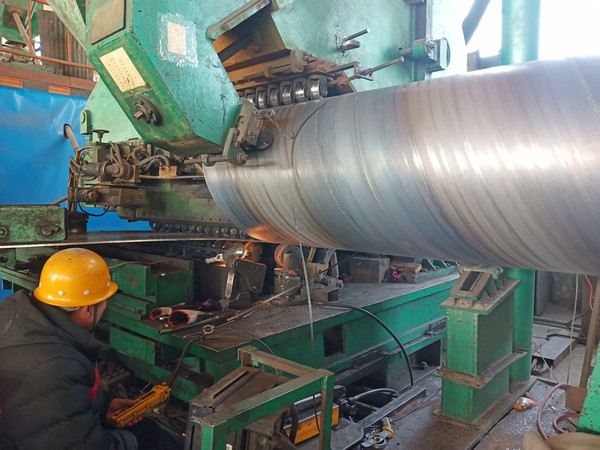

浅析埋弧焊螺旋钢管坡口形式：埋弧焊螺旋钢管为两焊件相对平行的接头，称为对接接头，焊接坡口的形状对焊接质量有着重要的影响。在其他条件相同时，增加坡口深度和宽度，则焊缝熔深略有增加，熔宽略有减小，余高和熔合比显著减小。我们根据不同焊接工艺，选择不同坡口形式，主要有以下几个方面：1、采用埋弧自动焊工艺时，焊缝坡口型式：I型坡口；单面V型坡口；不对称X型坡口；还可根据产品要求和相关标准选择焊缝坡口形式和基本尺寸。2、采用手工焊的坡口形式：单面V型坡口；不对称X型坡口。当直径≤600mm，采用单面焊双面成形工艺时可采用单面V型外坡口；当直径>600mm选用V型和X型坡口，先焊大坡口侧，背面清根，再焊小坡口侧。埋弧焊螺旋钢管坡口加工工艺：1、碳素钢和标准抗拉强度下限值不大于540Mpa的强度型低合金钢可采用冷加工方法，也可采用热加工方法制备。2、耐热型低合金钢和高合金钢、标准抗拉强度下限值大于540Mpa的强度型低合金钢宜采用冷加工方法。3、单面V型坡口深度不超过母材的三分之二，对于薄板不应超过母材的二分之一，以防坍塌及变形，坡口宽度应小于当前面螺旋焊缝宽度2mm左右。根据管壁厚度选择适当的坡口型式和尺寸：1、根据管壁厚度选择适当的坡口型式和尺寸，一般壁厚不大于4mm，对口间隙1mm-2mm；壁厚大于4mm时，采用70°角的V型坡口，对口间隙及钝边均为0mm-2mm。2、焊前应保持坡口平整，不得有裂纹、分层、夹渣等缺陷，将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净，露出金属光泽。清理范围为对接焊缝坡口表面及两侧（距坡口边20mm宽度范围内）。总而言之，埋弧焊螺旋钢管坡口形式多种多样，但万变不离其中，主要是根据埋弧焊螺旋钢管的焊接工艺、材质、外径、壁厚等方面来选择的，选用正确的坡口形式有利于钢管的焊接质量。
