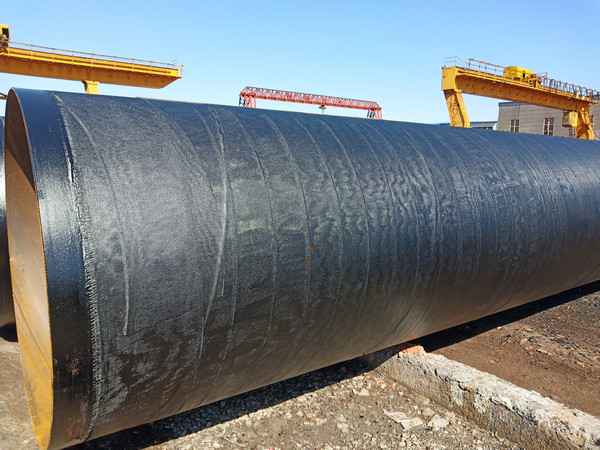

厚浆型环氧煤沥青防腐螺旋焊管：厚浆型环氧煤沥青防腐涂料具有溶剂含量少、固体份高、一次涂膜厚、涂层坚实致密、针孔少、耐盐、耐碱、耐酸、耐潮湿、抗微生物侵蚀以及电绝缘性能好等优点。施工简便，人工和机械均可在螺旋焊管上施工（施工前螺旋焊管一定要进行喷砂除锈处理），如用玻璃纤维布缠绕配合，其防腐效果更好。厚浆型环氧煤沥青防腐螺旋焊管漆料的配制：1、必须固定专人，按规定比例配漆。底漆、面漆与固化剂配比相同，漆料与1#固化剂的重量比例为100：20，与2号固化剂的重量比例为100：14。2、如施工时气温低，漆料过于稠，可以适量加入稀释剂，但以能正常涂刷又不会影响漆膜厚度为宜，面漆稀释剂加入量最多不得超过5%。3、加入固化剂后，必须充分搅拌均匀，并静置熟化30分钟后，方可使用。4、配好的漆料应尽快使用。使用期为：夏季4－8小时，冬季8－10小时。要按用量现配现用，以免浪费。5、在使用期内，因漆料变稠影响涂刷，可适量加溶剂调稀，但超过使用期的漆料不得使用。配好的漆料防止混入水份，否则涂层会有针孔。施工要求：1、表面处理：最好喷砂除锈，使钢材表面达到GB3092－81规定的B1级或B2级。2、涂底漆：表面处理合格后应尽快涂底漆，涂底漆要横、竖、上、下交错均匀涂刷，不得漏涂。3、涂面漆及缠玻璃布：底漆表干后即可涂面漆，漆膜要均匀，不得漏涂。如为轻型防腐结构，涂第一层面漆达到实干，方可再涂第二层面漆。如为普通或加强防腐结构，涂第一层面漆时，要在不流挂的情况下尽量厚涂，然后立即缠绕第一层玻璃布，玻璃布间搭接不得少于25毫米。第一层玻璃布绕完后，立即涂第二层面漆。如为普通防腐，等到第二层面漆达到实干方可涂最后一层面漆；如为加强级防腐，第二层面漆涂完后立即缠第二层玻璃布，涂第三层漆，然后等到第三层面漆达到实干再涂最后一层面漆。
