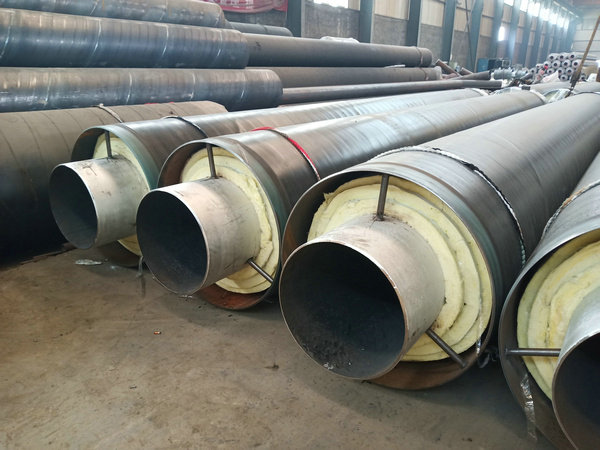

钢套钢直埋式蒸汽管道设计与施工：蒸汽管道直埋敷设技术随着我国国民经济的发展，人民生活水平不断提高，人们对环境和城市景观要求也越来越高的情况下，已开始在城市热网中逐步取代传统的蒸汽管道架空敷设方式。这项新技术经过一系列的工程实践运行，已基本获得成功，并取得了许多宝贵经验。目前国内蒸汽管道直埋敷设技术主要类型包括： 1、高温型直埋蒸汽复合保温管，它有“塑套钢、玻璃钢套钢、钢套管”三种，现在我国北方地区的工程中应用比较多。 2、钢套钢直埋蒸汽管，它实际上就是把架空蒸汽管道敷设到地底下去，钢套管相当于全封闭地沟，应用效果比较理想。钢套钢直埋式蒸汽管道由工作钢管、隔热式内滚动支架、主保温层、空气层、外套管和外套管防腐层构成。其结构采用固定在内工作管上的滚动支架和外套管内壁摩擦，使保温材料和工作管一 起运动，不会出现保温材料的磨损和粉化，另外套管和土层摩擦很小，不需要特别固定外套管。外钢套管强度高，密封性能好，采用防腐处理，有效的地防水、防渗漏，保证管道的使用寿命。内外钢管之间的空气层( 10~-20mm)既起到保温作用，又是内外钢管之间的排潮通道，同时还是内外管损坏破裂的信号管。钢套管中导向支座与固定支座采取隔热措施，防止了热桥的产生。疏水系统采用全密封形式，疏水管线采用内插式布置灵活，无需另设检查井。工作钢管的弯头、三通及波纹补偿器，固定支座均布置在钢套管内。整个工作钢管处于密封的环境下运行，既安全又可靠。采用内固定支架技术，可完全取消外固定混凝士支墩，缩短工期。

内工作钢管管道种类包括流体无缝钢管管道材质: 20号钢；执行标准: GB/T8163-2018。耐高温超细玻璃棉常温导热系数: <0.04；容重: 50+2Kg/m2；使用温度: -80-450摄氏度。外套钢管采用直缝焊接钢管或螺旋缝焊接钢管；管道材质： Q235-A (B)；执行标准: SY/T5037-2018或者GB/T3091-2015。防腐层材料耐高温树脂或聚脲击穿电压:≥5000V ≥15000V；使用温度:≥100摄氏度；≥130摄氏度。钢套钢直埋式预制蒸汽管道的热伸长一般采用波纹补偿器进行补偿，补偿器补偿量应为管段热伸量的1.1-1.2 倍。管道的热膨胀是热力管道设计中首先要考虑的因数，热膨胀量的计算公式如下：a钢材的线膨胀系数( 11.2x 10-6，随温度范围变化而略有变化) M/ (M"C)； L管道的长度(相邻两固定支架之间的距离) M；T管道的工作温度摄氏度。钢套钢直埋式蒸汽管道布置设计时，走向力求平直以降低阻力损失并节约材料。必须以L型、Z型布置的管道，在设计和制作可充分考虑管路热膨胀的自身自然补偿，以减少补偿器的使用数量，从而达到减低造价，提高安全系数的目的。但考虑热膨胀的自然补偿时，需考虑管道转角处内外管之间的轴向滑动支架对自然补偿量的限制，需在管道转角两侧-定距离内采用平面滑动支架。经计算如内外管之间距离不能满足热膨胀需要时，可加大管道转角处外套管的口径，已达到补偿要求。钢套钢直埋式蒸汽管道直管段一般采用外压轴向型波纹管补偿器，波纹管采用奥氏体不锈钢经多层复合而成。
