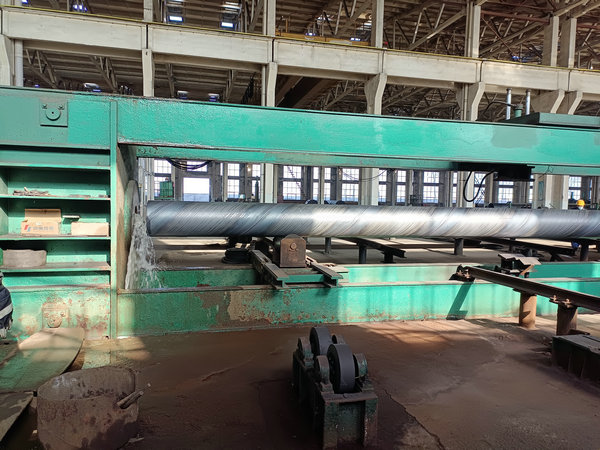

螺旋焊管静水压试验机的组成和工作原理：水压机是一种利用油水平衡控制对螺旋焊管进行静水压试验的机器，它主要由以下几部分组成：钢管传送装置、水路系统、油路系统和控制系统。螺旋焊管传送装置负责钢管的进出传送，水路系统负责钢管进行静水压试验时向钢管里充水打压，油路系统负责钢管静水压试验时控制封头实现管端油水压力平衡，控制系统负责整个设备的自动运行控制和试验数据的自动保存和历史数据的管理。工作行程大，在全行程中都能对工件施加最大工作力，能更有效地锻透大断面锻件，没有巨大的冲击和噪声，劳动条件较好，环境污染较小。水压机的控制系统是一套简单的DCS控制系统，它由硬件系统、软件系统和人三部分组成。硬件系统主要由上位机、下位机、人机接口、现场传感器和可执行元件组成。上位机包括工程师站和操作员站，他们共用一台电脑，上位机还作为数据服务器使用，存储试验数据。下位机由一台西门子S7-200PLC担任，它负责对现场传感器检测到的信号传送给上位机进行信号处理，同时它又把上位机的控制指令翻译成执行指令控制现场可执行元件的动作，从而实现系统整体自动协调动作，完成钢管的静水压试验。人机接口包括键盘、鼠标和操作台。利用键盘、鼠标，通过电脑操作画面完成参数传递和实时监控显示以及数据报表的打印等操作。操作台完成外围辅助设备的动作，包括钢管传送、油泵和水泵的起停、管端封头的移动等。现场传感器有水压传感器和油压传感器，它们负责实时检测水路系统和油路系统的压力，将它们转换为电信号传送到PLC，等待进一步处理。可执行元件包括电液比例阀、电磁换向阀、电机和信号指示灯，它们负责实现机械的各个具体动作和相关信号指示。

除了螺旋焊管静水压试验机的硬件之外，软件系统也相当重要，软件系统主要包括监控组态软件和运行环境系统软件。它们安装在工程师站和操作员站上，工程师有权限运行开发环境系统和运行环境系统，操作员只能运行运行环境系统。在运行环境系统里，实行分级密码保护，不同权限的操作员只能运行对应权限的操作，工程师具有最高权限，他可以进行所有操作。工程师利用开发环境系统开发出监控程序，运行环境系统负责现场实时数据的采集和保存。人员组成有工程师和操作员。工程师负责控制系统的软件维护和硬件技术支持，操作员负责具体操作，完成水压机的所有功能。水压机的基本工作原理是帕斯卡定律，利用水为工作介质，以静压力传递进行工作。控制系统的工作原理主要分为以下几部分：1、工程师设置好控制参数；2、根据工艺要求，操作员修改传送工艺参数；3、操作员利用操作台通过PLC控制钢管传送装置完成钢管的传送；4、当钢管到达试验位置后，操作员通过人机接口完成管端密封和管内预充水，开始钢管静水压试验；5、水压传感器实时检测钢管里的水压值，传送到PLC进行信号分析处理，根据油水平衡原理，计算出油压控制信号，输出到电液比例阀的功率驱动单元，控制电液比例阀的动作，进而控制管端封头的油压值，实现油水平衡，完成钢管的静水压试验。油压传感器和水压传感器检测到的信号同时被实时送到工控机里，操作员通过监控画面实时监控试验过程。
