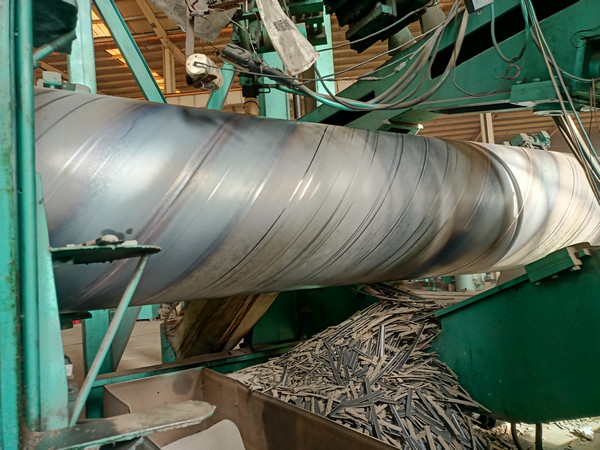

GB/T3091螺旋钢管焊接材料的储存和使用：

一、焊剂的储存和使用：1.焊剂应妥善运输，防止包装破损。2.焊剂应存放在干燥通风的库房内，尽量降低库房湿度，防止受潮影响焊接质量。3.新购入的焊剂必须经必要的检验后，方可入库。4.焊剂应为普通颗粒度，即＜0.450mm(40目)颗粒不大于5%，＞2.5mm（8目）颗粒不大于2%。5.焊剂含水量应控制在要求范围内。6.焊剂中机械夹杂物（碳粒、铁屑、原材料颗粒、铁合金凝珠及其它杂物）的质量百分含量应控制在要求范围内。7.焊剂的硫、磷含量应符合焊接规范要求。8.焊剂投入使用前必须在焊剂烘干机内烘干，温度控制在350℃左右，保温2小时，并在烘干机内冷却到室温后取出。焊剂烘干应有记录，记录上应有型号、牌号、批号、温度和时间等内容。9.干燥时，焊剂散布在盘中，厚度最大不超过5cm。10.经内、外焊后回收的焊剂，由专人经磁选机进行磁性分离，并由焊剂分粒机（振动筛）筛选后，与新焊剂按4：1的混合比混合均匀，方可重新投入使用，且这种混合焊剂只能用于外焊。11.内焊使用新焊剂。

二、焊条的贮存与保管：1.焊条必须在干燥且通风良好的室内仓库中存放，焊条贮存库内不允许放置有害气体和腐蚀介质。2.对入库的焊条必须有质量保证书和焊条型号（牌号）、规格、产地等明确的标识。3.受潮或包装损坏的焊条末经处理不许入库。4.存放时，焊条不应直接放在地面上，要用木板垫高，一般离地面距离不小于300mm，并与墙壁保持一定距离，一般也不小于300mm，以使空气流畅，严防受潮。5.焊条应按其种类、牌号（型号）、批次、规格和入库时间分类堆放，并应有明确标识，避免混乱。6.特种焊条贮存与保管要高于一般焊条，应堆放在专用仓库或指定区域。7.一般焊条一次出库量不能超过2天的用量，已经出库的焊条必须保管好。8.低氢型焊条贮存库内温度应不低于5℃，相空气湿度应低于60%。9.搬运时要小心轻放，以免药皮脱落。10.受潮焊条的识别方法，包装防潮差、有破损时（如塑料袋未封口、破损等），焊条通常吸潮严重。

三、焊丝的储存和使用：1.焊丝存放处必须干燥，堆放整齐，分类、分牌号存放，避免混乱。2.焊丝表面应无铁锈、氧化皮、油污等污物。存放时采用适当形式的内包装,以利于焊丝的防锈和存放。3.为了防止焊丝在运输和存放过程中损坏，必须采用适当形式的外包装。4.焊丝与焊剂的配用重量比为焊丝∶焊剂=1.1:1.6，视焊接接头类型、所用焊剂种类、焊接规范参数而定。在焊条烘干期间，应有专门负责的技术人员负责对操作过程进行检查和核对，每批焊条不得少于一次，并在操作记录上签字。露天操作隔夜时，必须焊条妥善保管，不允许露天存放。应在低温烘箱中恒温保存，否则次日使用前还要重新烘干。一根焊条应尽量一次用完，避免焊缝接头过多而降低质量。焊条残头有药皮的部分的长度一般应小于20mm，以免浪费。应重新烘干（在低温烘箱中恒温保存者除外），重复焊干次数不宜超过3次，焊条烘干应有记录，记录上应有牌号、批号、温度、时间等内容。
